自清洗过滤器产品介绍：

自清洗过滤器由壳体、多元滤芯、反冲洗机构、电控箱、减速机、电动阀门和差压控制器等部分组成。壳体内的横隔板将其内腔分为上、下两腔，上腔内配有多个过滤芯，这样充分利用了过滤空间，显著缩小了过滤器体积，下腔内安装有反冲洗吸盘。工作时，浊液经入口进入过滤器下腔，又经隔板孔进入滤芯的内腔，大于过滤芯缝隙的杂质被截留，净液穿过缝隙到达上腔，后从出口送出。这种自清洗过滤器广泛地应用领域于冶金、化工、电力、机械、煤炭、造纸制浆、城市给水等行业连续用水的场合，可以有效地去除工业循环水中水中机械杂质。废水，循环水的过滤，乳化液的再生，管道过滤器废油过滤处理，冶金行业的炼铁、炼钢、轧钢、连铸水、高炉水、动力系统等。

全自动反冲洗过滤器反冲洗过程：

(1)减速电机通过中间轴驱动冲洗臂转动,由定位开关控制冲洗臂的转动角度,使之与被清洗滤网对正。
(2)排污阀开启,使被清洗滤网外侧(清洁侧)与排污之间形成压力差。
(3)在压力差的作用下,清洁侧液流从被清洗滤网的外侧流向内侧,进行反冲洗,聚积在滤芯内侧的污染物被冲掉并通过排污口排出过滤器。
(4)每个滤网的反冲洗时间已设定,当达到反冲洗设定时间后,排污阀关闭,该滤网的反冲洗过程结束.；减速电机再次驱动冲洗臂转动,对下一个（组）滤网进行反冲洗,排污阀再次开启.以此类推对每个（组）滤网进行反冲洗。
(5)自清洗过滤器的滤网清洗完成后,冲洗臂在零位开关的控制下回到原始位置,一个反冲洗周期结束。
(6)由于反冲洗是一个滤网一个滤网的冲洗过程,因此在反冲洗过程中,过滤器仍能保持液流连续的过滤状态。

全自动反冲洗过滤器反冲洗过程设定：

压差设定：过滤器上压差表设有发讯点,用于过滤器压差设定，设定过滤器的反冲洗过程；
时间设定：过滤器控制箱上设有时间设定装置,可根据用户要求设定过滤器反冲洗过程的时间周期；压差设定和时间设定为自动反冲洗设定过程,两种设定同时存在,且压差设定优先；
手动启动：除压差设定和时间设定自动反冲洗过程外,还有按TEST键手动启动反冲洗过程,调试检修时使用。

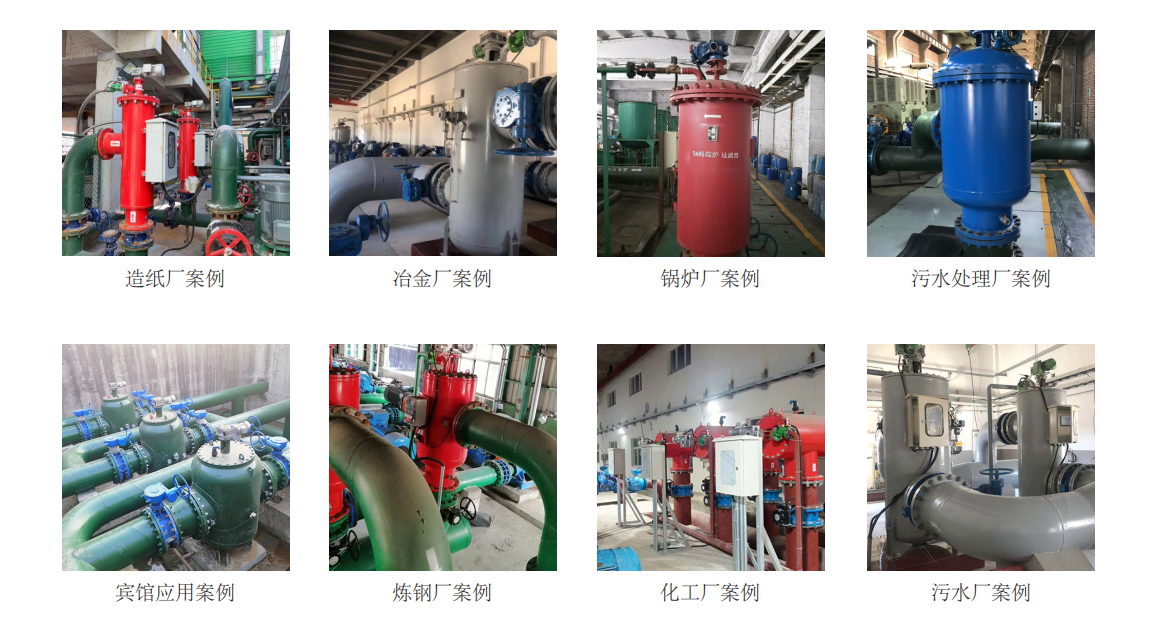

自清洗过滤器的实物案例：
