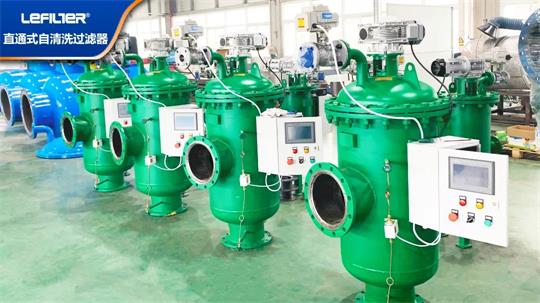

全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动排污阀及排污装置所组成。当水过滤器工作时， 反冲洗蝶阀板幵启，水流由入口进入过滤器滤芯，经过滤网过滤后流出系统，杂质被拦截在滤芯内部。水处理器需要排污时，关闭蝶阀阀板，打开排污阀，水流经滤网后半段外侧流入内侧，经前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网作用。

工作原理

在正常情况下，转向阀开启，水流经过过滤器筒过滤后，由出口排出，当排污阀站开启后，通过过滤液体总流量增加，流速增大，冲动了粘在过滤器管壁上的杂质，杂质由排污口排出，当转向阀关闭，排污阀开启时，水流被迫从过滤筒的进口段网孔进入过滤筒外侧，大部分从出口流出，一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部，对过滤筒产生了反冲洗，达到从过滤筒外部冲洗粘附在网孔上的杂质的效果，杂质仍通过排污口排出。

注意事项

1.设备应采用旁通式安装,以便设备在不停机状态下检修与维护。

2.本设备可根据现场情况采用水平或垂直安装，设备必须按进出水口方向与管道连接，当垂直安装时，设备进水口朝上，水平安装时，排污口朝下。

3.设备进水口、出水口、排污口均应加装阀门(排污阀应为快速阀)。

4.设备之间净距离不小于1500mm，设备与墙体净距离不小于1000mm，设备与四周应留出不小于500mm的维修空间。

5.设备进出口管道上应以靠近管口处设置管道支架，直接与容器管口相连接的大于或等于DN150的阀门下面宜设置支架。
