烛式过滤器详解

日期:2024-01-27浏览:0 来源:利菲尔特

       烛式过滤器是一个全密闭的过滤系统,主要部件有物料罐、储气罐、过滤泵、烛式过滤器、管道、阀门、PLC电器控制等组成。

过滤时用泵将需过滤物料送入过滤器内,当液体经过滤布时,会在滤布表面逐步集聚液体中的固体物质,当这些固体物质达到一定厚度时,就形成了滤饼。由于滤饼微粒之间的空隙很小,阻留了液体中颗粒杂质的逃逸,这样就使滤液变清,在滤饼层未形成前,排出的“清液”再回到原物料罐作循环过滤,直至滤饼层形成(能达到过滤要求),过滤器提供一信号给PLC控制清液不再循环,清液通过过滤阀送至下道工序使用,进行正常过滤。

正常过滤一段时间后,当多孔烛芯上滤饼层达到一定厚度时,滤液通过滤饼的速率降低,过滤效率变差,过滤器压力升高(0.5MPc以上)这时压差开关(或者压力传感器)提供一信号给PLC停止过滤泵、关闭进料阀,打开正吹阀,然后排净过滤器内的残液,当过滤器内液体低于滤芯时打开排液阀残液通过排液阀排净,这时过滤器内压力迅速下降PLC接收到低压信号,关闭正吹阀,打开反吹阀(压缩空气、氮气或饱和蒸汽)进行反吹,使滤饼脱落,反吹一定时间后(30秒),停止反吹,打开过滤器排渣口进行排渣,排渣结束后关闭排渣口,完成一个过滤周期,回到过滤前初始状态,准备进行下一轮过滤。

烛式过滤器过滤原理

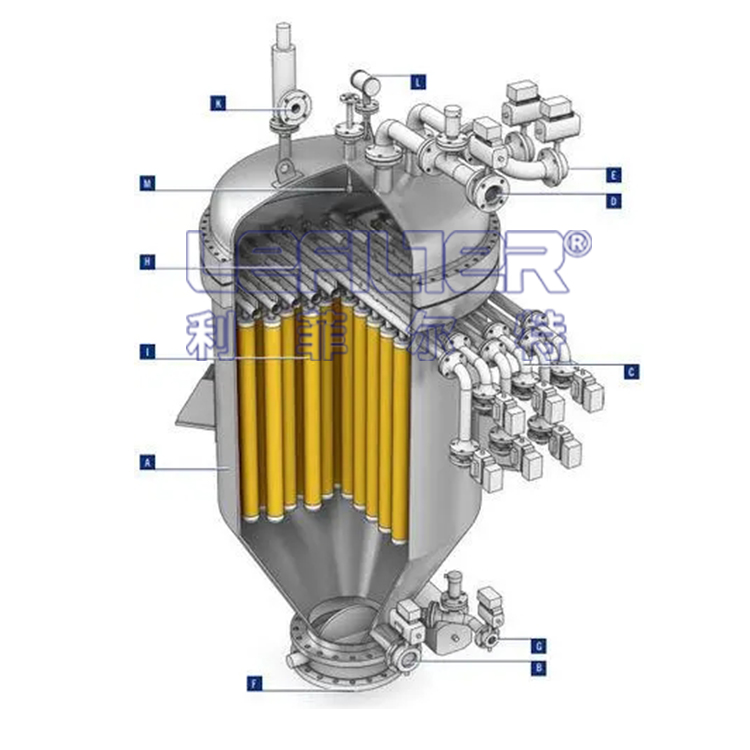

     烛式过滤器也称为滤饼层过滤器,由立式容器和垂直安装的过滤单元组成。其过滤单元是以开孔的花瓣式的滤芯和滤布组成。实际的过滤介质是包裹在滤芯表面的滤布和滤饼层,滤布用专用的卡箍紧固在滤芯的表面使其密封。它的过滤过程是完全密闭的,无泄漏,没有任何的环境污染。可以实现一次性全过程自动化过滤,滤饼洗涤、风干,同时采用气体反吹排渣等工艺。整套过程速度快,无污染,可获得**工作效率。
